📘 Manuel et images de ce Minitour à métal

Heureux possesseur de cette machine depuis 2 ou 3 ans, avec plusieurs centaines d’heures d’utilisation où j’ai pu nettement améliorer certains défauts — mais il faut pas avoir peur de mettre la main à la pâte 😅

Le Güde GMD400 est un mini-tour compact et puissant conçu pour les tâches de précision. Il est doté d’un moteur de 370 W, d’un contrôle de vitesse variable et d’une avance automatique pour le filetage. Il convient au travail avec des matériaux comme l’acier, les métaux non ferreux, les plastiques et le bois. La machine a un diamètre de pièce maximum de 180 mm et une longueur de 300 mm, ce qui la rend idéale pour les projets à petite échelle.

Si vous l’envisagez pour votre atelier, cela semble être un choix polyvalent ! Quel genre de projets envisagez-vous ?
(source : Copilot)

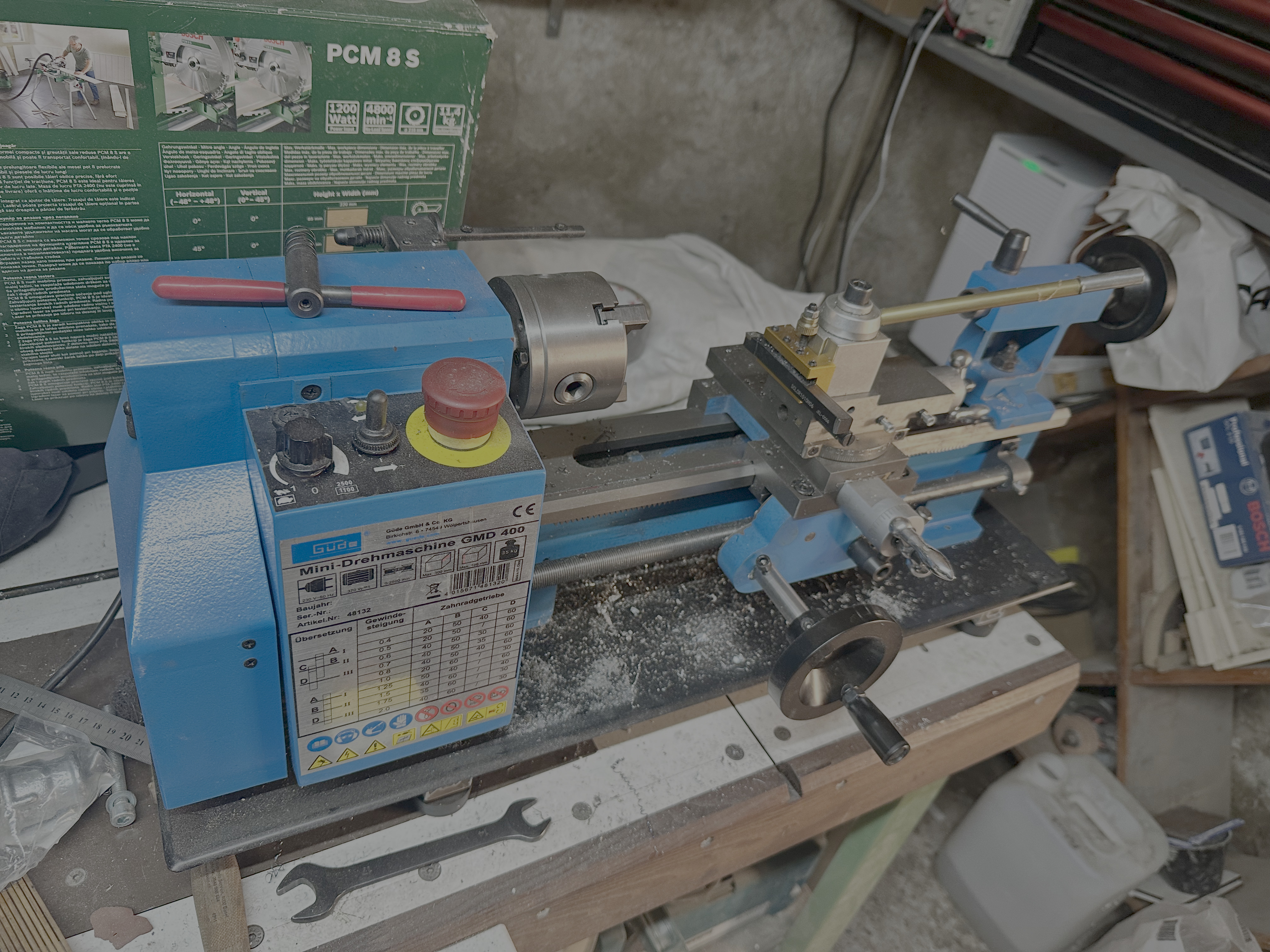

Mini-lathe Mini-tour métal Güde GMD400 — tous les engrenages plastiques ont été remplacés (cassés) par un kit métal. Démontage complet, nettoyage et graissage des roulements de l'axe du mandrin, rectifications diverses et révision moteur.

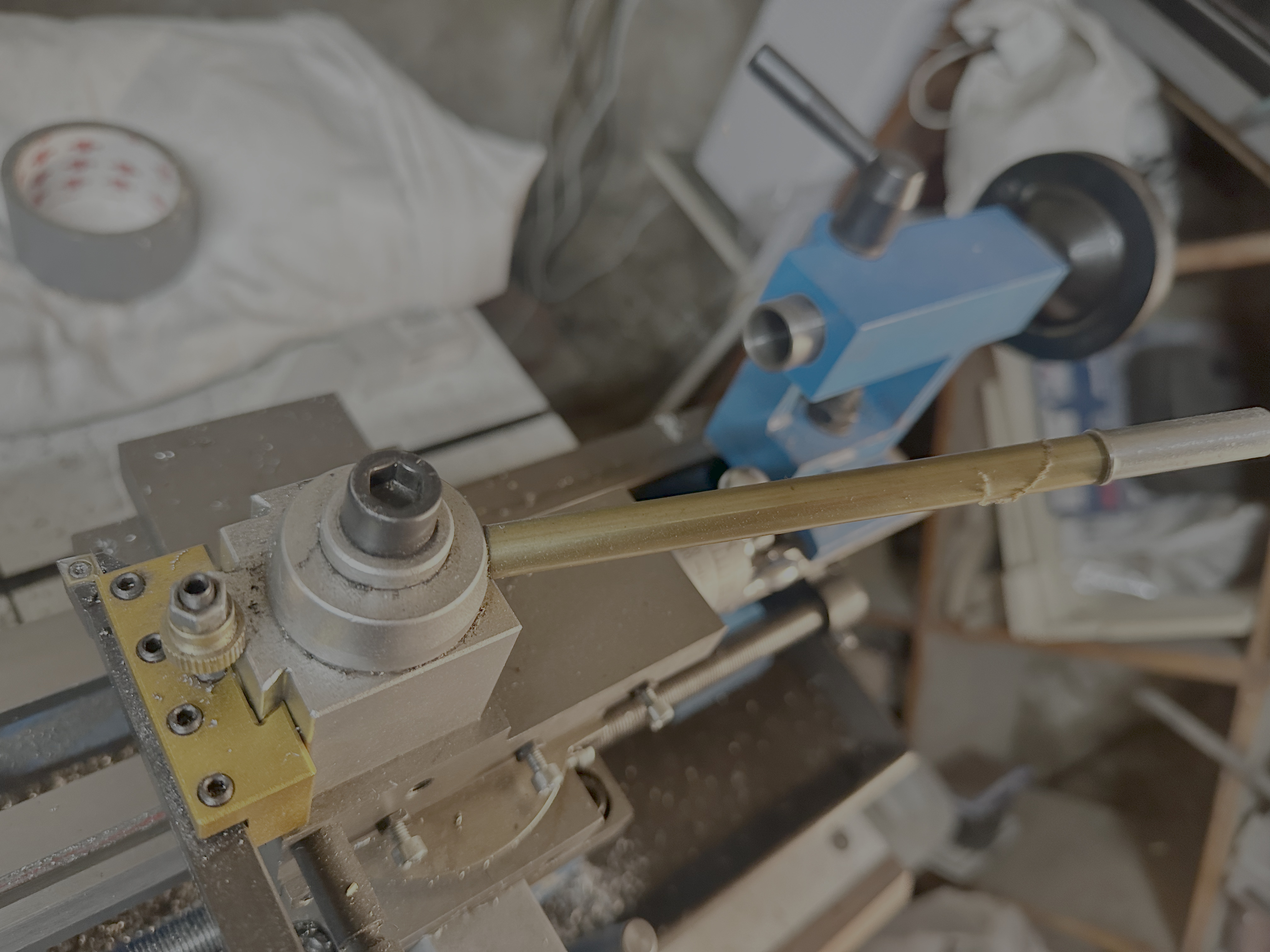

Changement d'outils rapides en aluminium pour ~100 CHF, remplacement du bras de serrage d'origine par une version plus longue en laiton. Les coulisseaux des chariots d'origine (imprécis) ont aussi été refaits en laiton.

Mandrin 4 mâchoires indépendantes avec entretoise d’adaptation en acier — fabriquée directement avec ce tour.

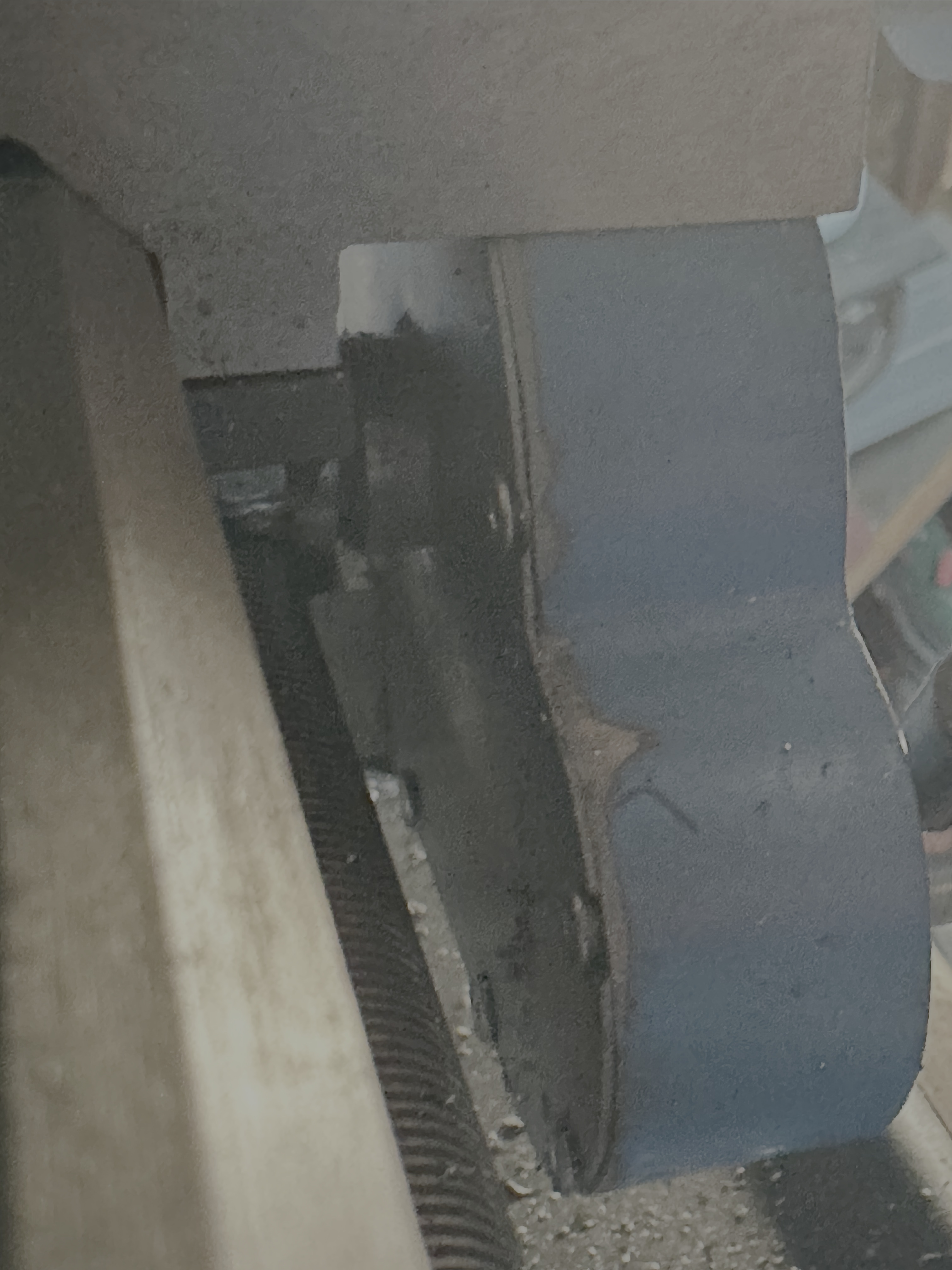

Plaque de protection ajoutée pour éviter au maximum les poussières et copeaux dans le mécanisme d'entraînement du chariot transversal.

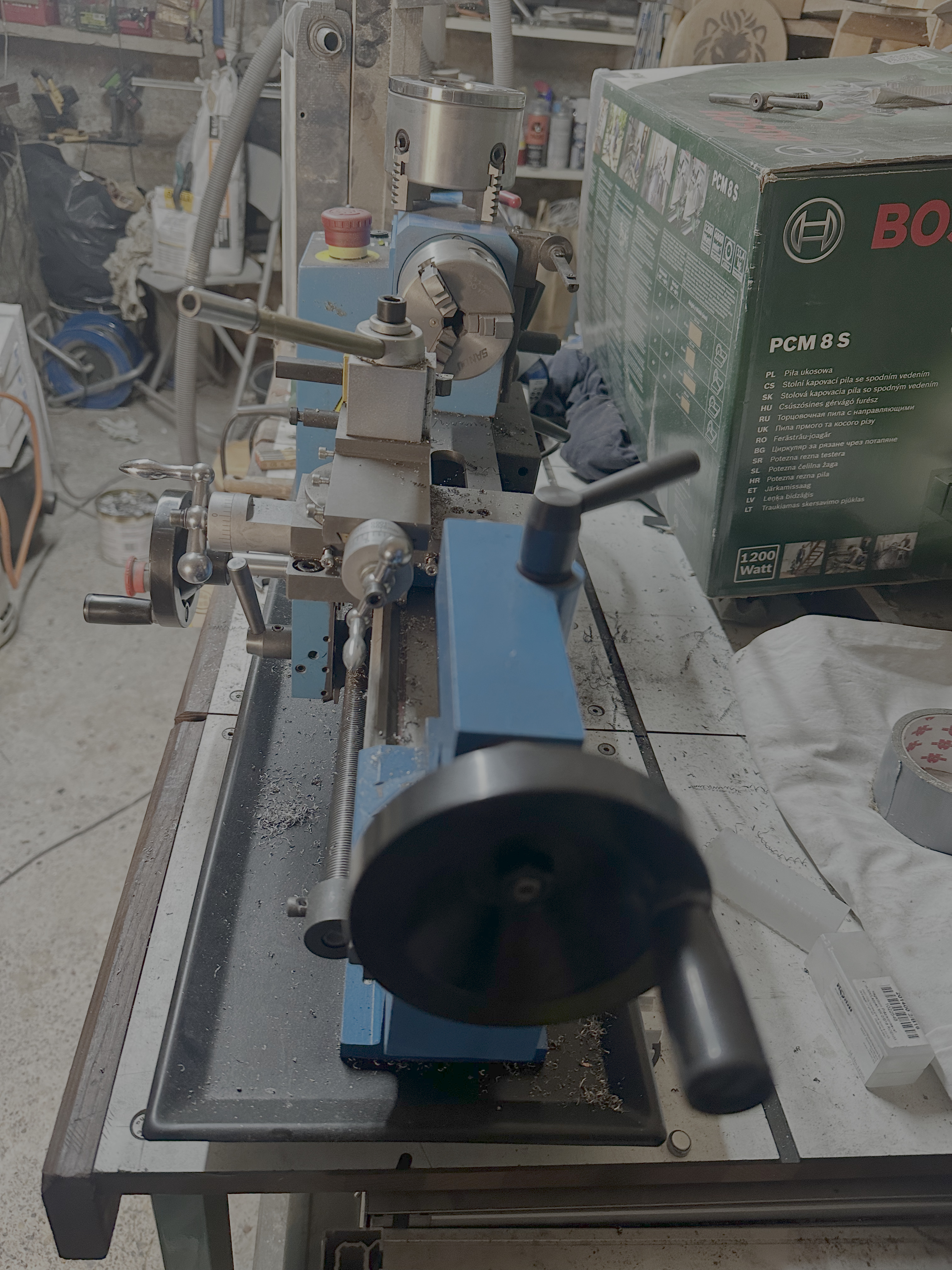

Vue d’ensemble du mini-tour après toutes les modifications effectuées.
